Fonctionnement interrupteur Karcher ?

2589

Question Forum Dépannage Outillage : Fonctionnement interrupteur Karcher ?

malpas
Membre inscrit

1 message

Bonjour.

Hier je passais le nettoyeur haute Pression (Karcher 5.80 M) et subitement il s'arrête.
Dans un premier temps, je pense qu'il chauffe car cet appareil dispose d'un système d’arrêt en cas de chauffe du moteur. On attend un moment puis ça repart.
Pas de résultat au bout de 30 minutes. Je vérifie les fusibles de la prise au tableau, ils sont OK.
Je cherche sur internet en me dirigeant vers une panne électrique. Je trouve 2 causes principales : l'interrupteur M/A et un condensateur.
J'ouvre le boitier électrique.

Et là j'ai besoin de vos avis !
On va dans un 1er temps rechercher vers le bouton M/A car trace de chaleur car noirci mais pas forcément la panne car avec l'usage trace de noir peut-être normale ?

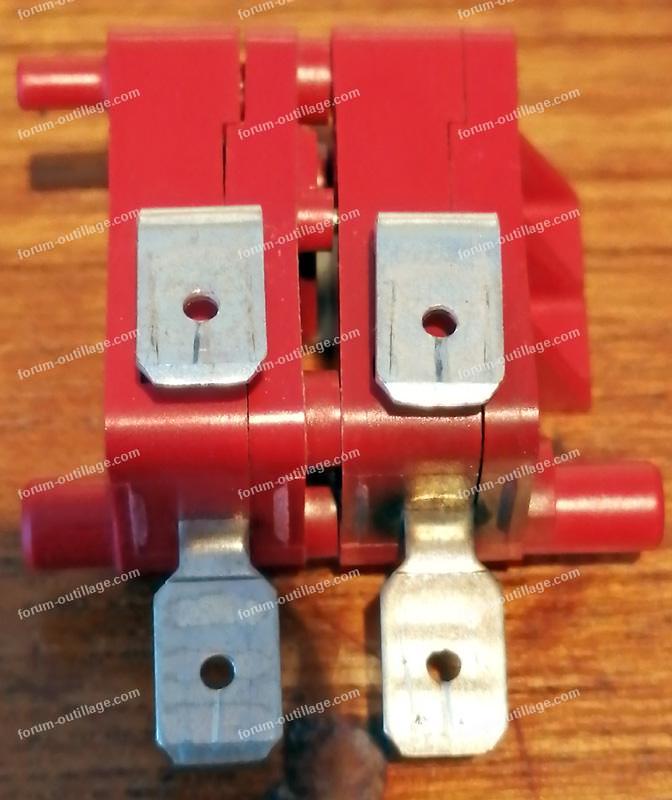

Vous trouverez une photo de l'interrupteur du karcher.
Je souhaite savoir comment le tester avec un "testeur électrique" s'il n'est pas grillé ?
Là on voit les 4 cosses, le système est un poussoir dessous qui met en contact.

Merci pour votre avis.
@++

Pour agrandir l'image, cliquez dessus.

18 juillet 2020 à 14:38

Réponse 1 du forum dépannage outillage

Fonctionnement interrupteur Karcher ?

GL
Membre inscrit

29 745 messages

Bonjour. Tester l'interrupteur avec une lampe témoin est aisé.
Un voltmètre aussi, mais s'il n'y a pas de tension en sortie du commutateur il est normal que l'appareil ne fonctionne pas.
Le condensateur moteur HS implique que le moteur grogne sans tourner ; une protection surintensité doit déclencher, sinon ce dernier grille rapidement.

Citation :
...trace de noir peut-être normale ?

Non, c'est un signe d'échauffement dû à un mauvais contact.
Cordialement.

28 juillet 2020 à 14:11
