Travaux bricolage outillage : Construire une mini scie circulaire
Invité
Bonjour,
Ma mini-scie circulaire Maxicraft achetée en 1982 vient de rendre l'âme. Malgré sa minuscule table de découpe, elle rendait bien des services, surtout pour couper proprement les circuits imprimés en Epoxy, cela grâce aux disques en corindon armés de la marque vendus (pas chers) par deux.
Les modèles de scie vendues actuellement ne sont pas dans mes possibilités financières et d'ailleurs leur table est bien petite ! Et puisque je dispose d'un stock de disque, d'un bon moteur, de chutes de bois, etc. j'ai eu l'idée d'en construire une moi-même. Un modèle plus simple que ceux dit "homemade" proposés sur You Tube, car je n'ai pas de tour pour usiner un "Porte-lame" sur mesure.
Je comptais utiliser une tige filetée de 10 mm de diamètre (diamètre du trou de fixation des disques) et procéder de la façon suivante :
- immobiliser la lame sur la tige filetée entre deux écrous avec rondelles, mettre deux roulements à billes bloquées eux aussi avec écrous et des rondelles, les encastrer dans la carcasse en bois, mettre une poulie, une courroie et le moteur de mon ancien blinder. Une table constituée d'une plaque d'alu de 4 mm d'épaisseur percée d'une lumière pour le passage de la lame, un inter et éventuellement un variateur de vitesse.
Mais en furetant sur le web, j'ai lu que les tiges filetées vendues dans le commerce pour un diamètre donné, en occurrence 10 mm en ce qui me concerne, faisaient en réalité 9,9, voire 9,7 mm, et que même en bien serrant les écrous sur les roulements cela ne tournait pas rond, que c'était même pire parait-il que si la tige était dans des simples trous ! L'auteur dit évidemment qu'il faut utiliser une tige lisse et l'usiner etc.
Avant d'acheter le matériel, j'aimerais bien savoir si cela est vrai, du moins pour mon application qui ne nécessite pas, je suppose, une précision de l'ordre du millième, voir du centième de millimètres (!?).
Et puis si des "bricoleurs" aimants comme moi la récup ont d'autres idées pour cette réalisation, je les en remercie par avance.
William17
Ma mini-scie circulaire Maxicraft achetée en 1982 vient de rendre l'âme. Malgré sa minuscule table de découpe, elle rendait bien des services, surtout pour couper proprement les circuits imprimés en Epoxy, cela grâce aux disques en corindon armés de la marque vendus (pas chers) par deux.
Les modèles de scie vendues actuellement ne sont pas dans mes possibilités financières et d'ailleurs leur table est bien petite ! Et puisque je dispose d'un stock de disque, d'un bon moteur, de chutes de bois, etc. j'ai eu l'idée d'en construire une moi-même. Un modèle plus simple que ceux dit "homemade" proposés sur You Tube, car je n'ai pas de tour pour usiner un "Porte-lame" sur mesure.
Je comptais utiliser une tige filetée de 10 mm de diamètre (diamètre du trou de fixation des disques) et procéder de la façon suivante :
- immobiliser la lame sur la tige filetée entre deux écrous avec rondelles, mettre deux roulements à billes bloquées eux aussi avec écrous et des rondelles, les encastrer dans la carcasse en bois, mettre une poulie, une courroie et le moteur de mon ancien blinder. Une table constituée d'une plaque d'alu de 4 mm d'épaisseur percée d'une lumière pour le passage de la lame, un inter et éventuellement un variateur de vitesse.
Mais en furetant sur le web, j'ai lu que les tiges filetées vendues dans le commerce pour un diamètre donné, en occurrence 10 mm en ce qui me concerne, faisaient en réalité 9,9, voire 9,7 mm, et que même en bien serrant les écrous sur les roulements cela ne tournait pas rond, que c'était même pire parait-il que si la tige était dans des simples trous ! L'auteur dit évidemment qu'il faut utiliser une tige lisse et l'usiner etc.
Avant d'acheter le matériel, j'aimerais bien savoir si cela est vrai, du moins pour mon application qui ne nécessite pas, je suppose, une précision de l'ordre du millième, voir du centième de millimètres (!?).
Et puis si des "bricoleurs" aimants comme moi la récup ont d'autres idées pour cette réalisation, je les en remercie par avance.
William17
30 décembre 2010 à 18:13
Conseils 1 dépannage outillage
Construire une mini scie circulaire
Bonsoir. Construire un arbre pour y fixer un outil tournant (flasques, paliers avec roulements oscillants et poulie) n'est pas du domaine du bricolage, seule une personne expérimentée possédant un tour, une fraiseuse (clavette poulie) et un palmer peut mener à bien cette tâche et que ça tourne rond ! (axe rectifié), la précision dans l'exécution sera d'autant plus grande que l'axe sera plus petit et la vitesse de rotation plus grande, je ne pense pas que la récup pourra vous servir pour cette tâche !
02 janvier 2011 à 18:43
Conseils 2 dépannage outillage
Invité
Construire une mini scie circulaire
Invité
Bonjour mf06,
Je ne compte pas réaliser une scie à grande vitesse pour la menuiserie, mais juste un équivalent de celle que j'avais, avec une table plus grande.
C'est pour couper mes circuits imprimés. La Maxicraft avait son porte-lame fixé directement sur l'arbre du petit moteur 12 volts, même pas de roulement à billes !
Quelque chose comme cela. William17
Je ne compte pas réaliser une scie à grande vitesse pour la menuiserie, mais juste un équivalent de celle que j'avais, avec une table plus grande.
C'est pour couper mes circuits imprimés. La Maxicraft avait son porte-lame fixé directement sur l'arbre du petit moteur 12 volts, même pas de roulement à billes !
Quelque chose comme cela. William17
03 janvier 2011 à 09:30
Conseils 3 dépannage outillage
Invité
Construire une mini scie circulaire
Invité
Bonjour mf06,
Je ne compte pas réaliser une scie à grande vitesse pour la menuiserie, mais juste un équivalent de celle que j'avais, avec une table plus grande.
C'est pour couper mes circuits imprimés. La Maxicraft avait son porte-lame fixé directement sur l'arbre du petit moteur 12 volts, même pas de roulement à billes !

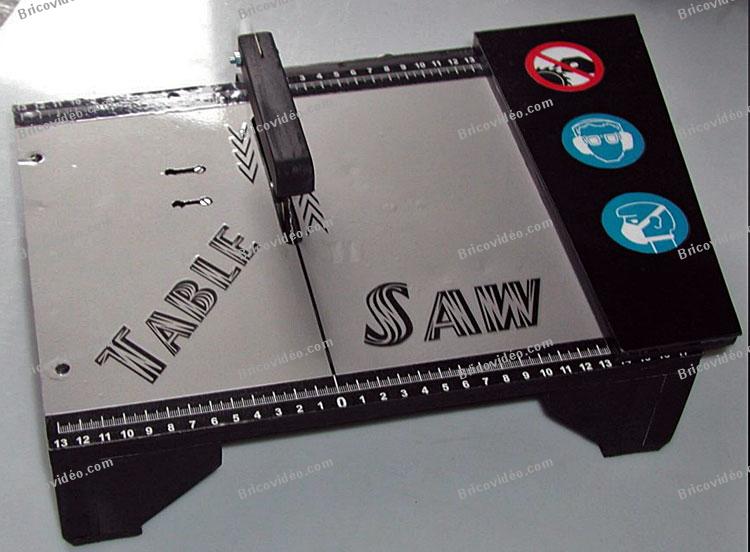

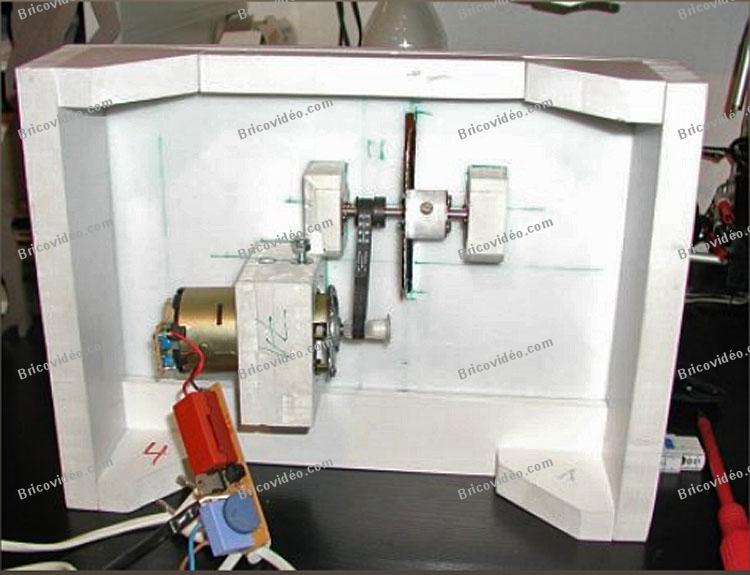

Quelque chose comme cela : voir photos.
William17
Voici les photos :
Pour agrandir les images, cliquez dessus.
Note de Bricovidéo :
Bonjour,
Les images d'illustration de cette réponse proviennent du site : rimbr.chez.com
Cordialement, Roland, modérateur du forum outillage.
Je ne compte pas réaliser une scie à grande vitesse pour la menuiserie, mais juste un équivalent de celle que j'avais, avec une table plus grande.
C'est pour couper mes circuits imprimés. La Maxicraft avait son porte-lame fixé directement sur l'arbre du petit moteur 12 volts, même pas de roulement à billes !
Quelque chose comme cela : voir photos.
William17
Voici les photos :
Pour agrandir les images, cliquez dessus.
Note de Bricovidéo :
Bonjour,
Les images d'illustration de cette réponse proviennent du site : rimbr.chez.com
Cordialement, Roland, modérateur du forum outillage.
03 janvier 2011 à 23:41
Conseils 4 dépannage outillage
Construire une mini scie circulaire
Bonsoir William. Ce n'est pas en menuiserie que les outils tournent le plus vite (excepté la défonceuse). Ce qui détermine la vitesse de rotation c'est la vitesse de coupe de l'outil en fonction du type d'outil, de son diamètre et de la matière travaillée (d'autres éléments rentrent en ligne de compte), je maintiens mon point de vue sur le bricolage que vous envisagez (avez-vous pensé à utiliser des roulements fermés pour la poussière, à l'équilibrage dynamique, et à l'oscillation transversale de l'outil ?).
P. S. : récupérez (dans les magnétoscopes à cassette VHS) l'axe diamètre 6 rectifié et les deux roulements fermés sur la tête de lecture (jolie mécanique).
P. S. : récupérez (dans les magnétoscopes à cassette VHS) l'axe diamètre 6 rectifié et les deux roulements fermés sur la tête de lecture (jolie mécanique).
04 janvier 2011 à 18:45
Conseils 5 dépannage outillage
Invité
Construire une mini scie circulaire
Invité
Bonjour mf06,

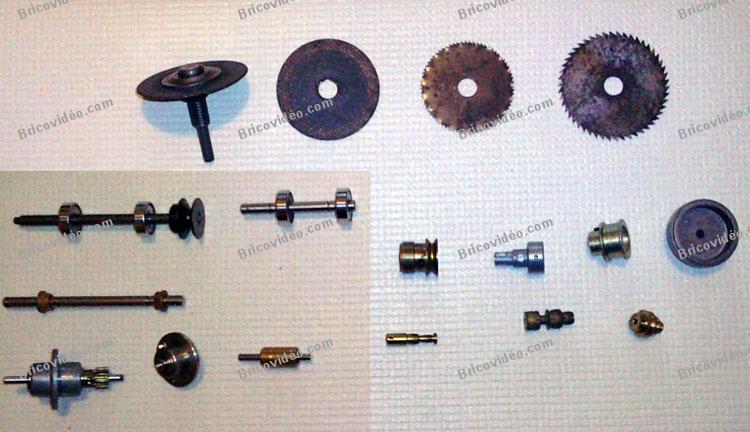

J'ai réuni quelques accessoires de récupération (voir photo). Les disques en corindon font 50 mm de diamètre et ont un trou de fixation de 10 mm. C'est là le problème, pour les fixer sur un arbre de 6 mm...
Je me demande si cela tournerait rond si j'utilisais un "manchon pour rallonge d'axe" (voir chez Sélectronic) pour coupler le porte-disque à un des arbres sur roulement ?
Celui qui a la poulie de machine à coudre ? Sinon voici encore une belle réalisation trouvée sur le web (voir photos). Cordialement. William 17
Voici une photo :
Pour agrandir l'image, cliquez dessus.
Réponse de Bricovidéo :
Bonjour William,
Suite à l'envoi de vos photos, deux sont déjà présentes dans votre réponse n°3, nous ne rajoutons donc que la photo manquante.
Cordialement, Brigitte, modératrice du forum outillage.
J'ai réuni quelques accessoires de récupération (voir photo). Les disques en corindon font 50 mm de diamètre et ont un trou de fixation de 10 mm. C'est là le problème, pour les fixer sur un arbre de 6 mm...
Je me demande si cela tournerait rond si j'utilisais un "manchon pour rallonge d'axe" (voir chez Sélectronic) pour coupler le porte-disque à un des arbres sur roulement ?
Celui qui a la poulie de machine à coudre ? Sinon voici encore une belle réalisation trouvée sur le web (voir photos). Cordialement. William 17
Voici une photo :
Pour agrandir l'image, cliquez dessus.
Réponse de Bricovidéo :
Bonjour William,
Suite à l'envoi de vos photos, deux sont déjà présentes dans votre réponse n°3, nous ne rajoutons donc que la photo manquante.
Cordialement, Brigitte, modératrice du forum outillage.
08 janvier 2011 à 16:23
Conseils 6 dépannage outillage
Invité
Construire une mini scie circulaire
Invité
Bonjour, je me suis trompé de photos... pour ma question, voici les "vraies". William 17 (09/01/11)
Voici les photos :
Pour agrandir les images, cliquez dessus.
Voici les photos :
Pour agrandir les images, cliquez dessus.
09 janvier 2011 à 15:35
