Problème condensateur rabot Skil

1909

Question dépannage rabot électrique : Problème condensateur rabot Skil

Theo01100
Membre inscrit

10 messages

Bonjour.

Je possède un rabot Skil 100H.
Le condensateur a grillé ! Il possède 5 fils 2 branchés sur l'interrupteur 220V, un vert / jaune relié à la carcasse et deux autres rentrant sur bobinage du rabot.

Est-ce que quelqu'un peut m'expliquer le principe de fonctionnement de ce type de moteur ?
Est-ce que quelqu'un possède par hasard un schéma électrique avec la valeur de ce condensateur ?
Est-ce que quelqu'un possède ce type de rabot (pas tout jeune) ?

Merci par avance.

24 octobre 2014 à 07:20

Conseil 1 forum dépannage

Problème condensateur rabot Skil

GL
Membre inscrit

29 745 messages

Bonjour Théo. Il pourrait s'agir d'un condensateur d'antiparasitage.
En réalité il y en a deux dans le même boitier.
Vous pouvez tout dessouder en ayant fait un repérage préalable, au cas où vous en retrouviez un autre. Sinon, la machine fonctionnera et il faudra éviter d'écouter la radio AM à côté.
Le moteur est de type universel, comme celui d'un aspirateur ou un moulin à café.
Voir la question 1881 Remplacement condensateur meuleuse Rhino RX 2300.
Cordialement.

26 octobre 2014 à 08:58

Conseil 2 forum dépannage

Problème condensateur rabot Skil

Theo01100
Membre inscrit

10 messages

Bonjour.
Toujours en rapport avec mon condensateur de rabot électrique Skil 100H

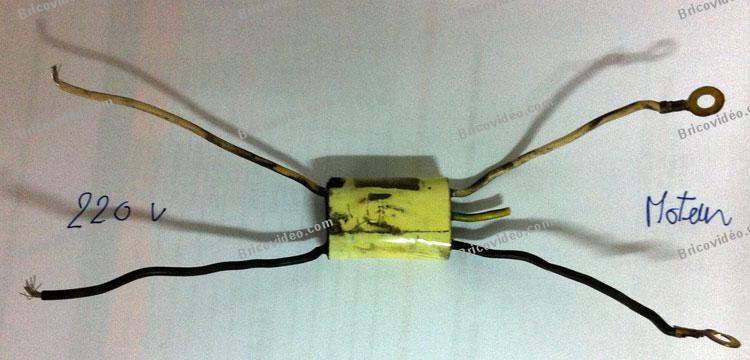

Voici une photo du spécimen si quelqu'un le même rabot pourrait-il me donner la valeur du condensateur !
Merci.

Pour agrandir l'image, cliquez dessus.

26 octobre 2014 à 10:36

Conseil 3 forum dépannage

Problème condensateur rabot Skil

Theo01100
Membre inscrit

10 messages

Suite photos.

Pour agrandir l'image, cliquez dessus.

27 octobre 2014 à 12:50

Conseil 4 forum dépannage

Problème condensateur rabot Skil

Theo01100
Membre inscrit

10 messages

Bonsoir.

Toujours pour mon rabot et son condensateur.
J'ai fait l'essai avec un condensateur de 10nf /3kv que j'ai branché sortie inter 220V via enroulement moteur !
Ça marche.
Mais à la place du condensateur ne serait-il pas mieux de mettre un circuit RC ?
Si quelqu'un peut me renseigner.
Merci.

30 octobre 2014 à 19:53
