Problème variateur perforateur Bosch GBH 5-40 DE
Actuellement
2 942
questions dans le
forum outillage
2197
Question Forum Outillage : Problème variateur perforateur Bosch GBH 5-40 DE
Invité
Bonjour,
Je possède un perforateur Bosch GBH 5-40 DE dont le régulateur de vitesse ne marche plus.
Il tourne tout de suite à grande vitesse.
D'après vous est-ce le seul élément en cause (pièces n°80).
Comment puis-je le tester ?
Merci.
Je possède un perforateur Bosch GBH 5-40 DE dont le régulateur de vitesse ne marche plus.
Il tourne tout de suite à grande vitesse.
D'après vous est-ce le seul élément en cause (pièces n°80).
Comment puis-je le tester ?
Merci.
04 octobre 2016 à 18:57
Réponse 1 d'un contributeur du forum
Problème variateur perforateur Bosch GBH 5-40 DE
Bonsoir Invité,
Le schéma que vous nous avez fait parvenir n'a pas été publié car beaucoup trop petit, donc illisible.
Si vous en avez la possibilité faites-nous le parvenir dans une plus haute résolution.
Cordialement. Manu, bricovideo.com
Le schéma que vous nous avez fait parvenir n'a pas été publié car beaucoup trop petit, donc illisible.
Si vous en avez la possibilité faites-nous le parvenir dans une plus haute résolution.
Cordialement. Manu, bricovideo.com
04 octobre 2016 à 20:48
Réponse 2 d'un contributeur du forum
Invité
Problème variateur perforateur Bosch GBH 5-40 DE
Invité
OK j’espère que ça va marcher.
Cordialement.
Pour agrandir l'image, cliquez dessus.
Cordialement.
Pour agrandir l'image, cliquez dessus.
05 octobre 2016 à 19:40
Réponse 3 d'un contributeur du forum
Problème variateur perforateur Bosch GBH 5-40 DE

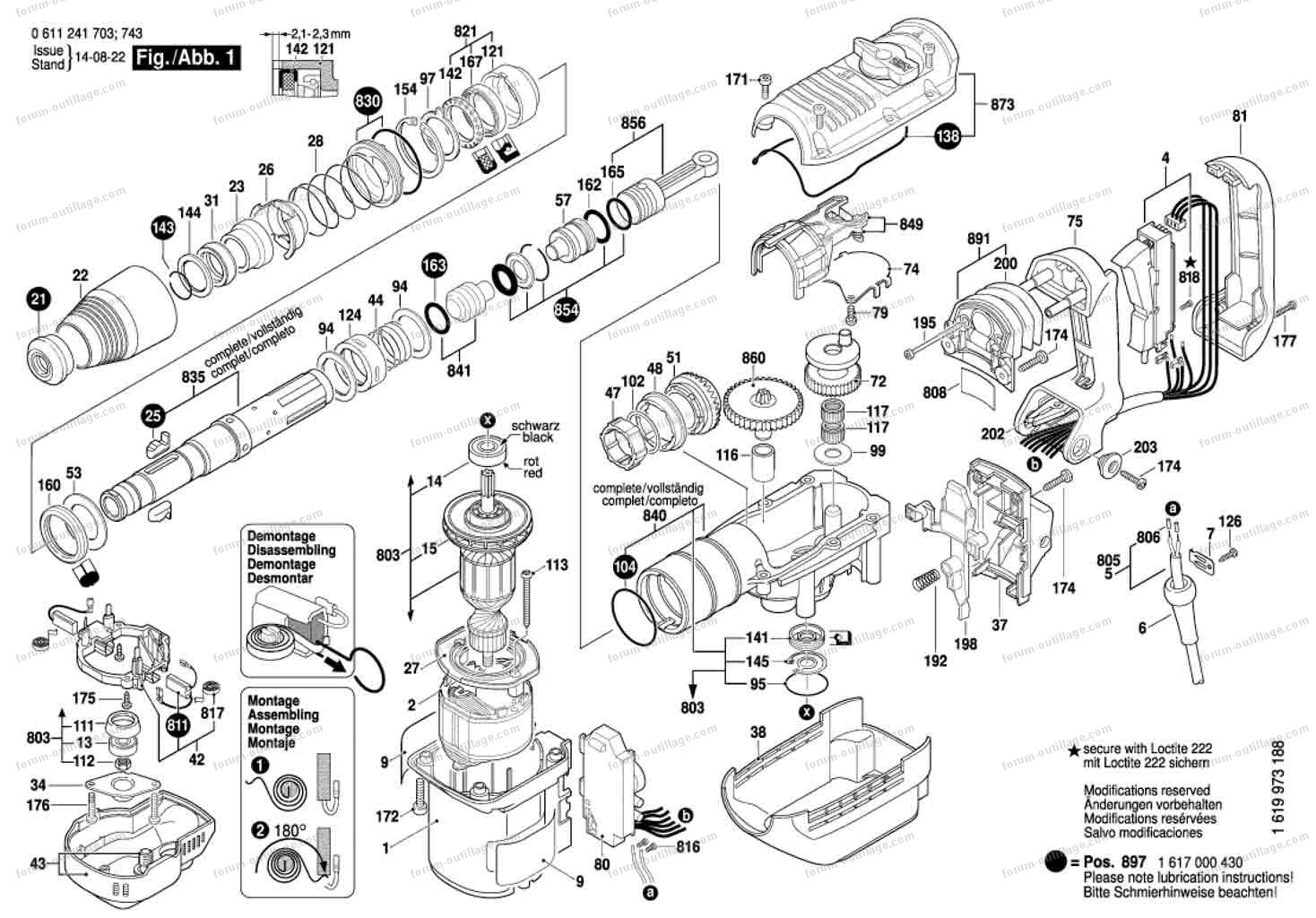

Bonjour. La vue éclatée est parlante ; il y a du monde et l'appareil n'est pas trop fait pour la maintenance.
On peut incriminer la commande (repère 818) ou l'électronique de commande (80). Ce peut être le triac dans le boitier 80 qui est en court-circuit. S'il est accessible on le remplace par un modèle équivalent. On peut tester sa continuité entre ses deux anodes s'il y a possibilité de dessouder ses deux broches les plus à gauche quand on le regarde de face (A1 A2 G)
A part cela on ne peut rien dire d'autre.
Cordialement.
On peut incriminer la commande (repère 818) ou l'électronique de commande (80). Ce peut être le triac dans le boitier 80 qui est en court-circuit. S'il est accessible on le remplace par un modèle équivalent. On peut tester sa continuité entre ses deux anodes s'il y a possibilité de dessouder ses deux broches les plus à gauche quand on le regarde de face (A1 A2 G)
A part cela on ne peut rien dire d'autre.
Cordialement.
05 octobre 2016 à 21:11
Réponse 4 d'un contributeur du forum
Invité
Problème variateur perforateur Bosch GBH 5-40 DE
Invité
OK je vous remercie je vais tester cela.
Cordialement.
Cordialement.
06 octobre 2016 à 17:44
Réponse 5 d'un contributeur du forum
Invité
Problème variateur perforateur Bosch GBH 5-40 DE
Invité
Je vous joins 2 photos : le variateur et la gâchette.
Sur la gâchette il y a un schéma.
Sur le variateur rien n'est dessoudable tout est pris dans de la résine.
Avez-vous une idée de quels fils dois-je toucher pour tester le triac : Les 2 blancs et le gris vont au charbon, la gâchette ne peut pas être en cause ?
Pour agrandir les images, cliquez dessus.
Sur la gâchette il y a un schéma.
Sur le variateur rien n'est dessoudable tout est pris dans de la résine.
Avez-vous une idée de quels fils dois-je toucher pour tester le triac : Les 2 blancs et le gris vont au charbon, la gâchette ne peut pas être en cause ?
Pour agrandir les images, cliquez dessus.
07 octobre 2016 à 17:40
Réponse 6 d'un contributeur du forum
Problème variateur perforateur Bosch GBH 5-40 DE
Ça sent la fin de vie. Sur la gâchette on voit qu'il y a un interrupteur bipolaire. Il y a aussi un potentiomètre.
Vous pouvez juste regarder si la résistance n'est pas coupée en mettant les pointes de touches de l'ohmmètre entre 4 et 6, puis voir si le curseur fonctionne, en mettant les pointes de touche entre le curseur et l'une ou l'autre des bornes de la résistance.
On doit trouver une résistance qui varie de 0 à la valeur de la résistance entre 4 et 5.
On ne voit pas si les bornes sont accessibles.
Et ce sera tout. Le triac est inaccessible.
Cordialement.
Vous pouvez juste regarder si la résistance n'est pas coupée en mettant les pointes de touches de l'ohmmètre entre 4 et 6, puis voir si le curseur fonctionne, en mettant les pointes de touche entre le curseur et l'une ou l'autre des bornes de la résistance.
On doit trouver une résistance qui varie de 0 à la valeur de la résistance entre 4 et 5.
On ne voit pas si les bornes sont accessibles.
Et ce sera tout. Le triac est inaccessible.
Cordialement.
07 octobre 2016 à 23:47
Réponse 7 d'un contributeur du forum
Invité
Problème variateur perforateur Bosch GBH 5-40 DE
Invité
OK j'ai vérifié la gâchette ; elle est bonne donc je vais racheter un régulateur.
Merci pour ces conseils et d'avoir pris du temps pour mon problème.
Cordialement.
Merci pour ces conseils et d'avoir pris du temps pour mon problème.
Cordialement.
08 octobre 2016 à 13:47
Réponse 8 d'un contributeur du forum
Invité
Problème variateur perforateur Bosch GBH 5-40 DE
Invité
Bonjour, je fais que ce thread date d'il y a longtemps. Mais pour ceux qui ont ce problème, deux choses : les éclatés sont TOUS disponibles sur : https://www.boschtoolservice.com/fr/fr/boschprof/spareparts/search et ensuite, la panne vient de l'électro. C'est elle qui régule la vitesse. Il faut juste vérifier que le ventilo n'est pas endommagé, car c'est un aimant intégré a celui-ci qui envoie l'info à la plaque électronique.
Cela ne peut JAMAIS venir de l'interrupteur (il ne démarrerait pas si c'était ça).
Quant à la réponse de @GL disant qu'il n'est pas trop fait pour la réparation, c'est absolument faux.
J'en reparle presque tous les jours.
Cela ne peut JAMAIS venir de l'interrupteur (il ne démarrerait pas si c'était ça).
Quant à la réponse de @GL disant qu'il n'est pas trop fait pour la réparation, c'est absolument faux.
J'en reparle presque tous les jours.
11 mai 2023 à 12:44
Réponse 9 d'un contributeur du forum
Invité
Problème variateur perforateur Bosch GBH 5-40 DE
Invité
Je tiens à ajouter que, sans régulation de vitesse, un perforateur ou un burineur tourne trop vite, et perd la frappe.
Pour qu'un tel appareil frappe correctement, il doit rester dans une plage de rotation bien définie.
Petit bonus, si cela arrive (perte de frappe), et que cela ne vient pas de la vitesse, cela vient très souvent du fait que l'excitateur a fait gripper le frappeur.
Essayez de mettre du dégrippant et une tige solide, mais d'un diamètre bien moindre qu'un burin dans le nez, et taper dessus comme un sourd une deux fois. Cela dégrippera le frappeur.
Mais quand cela arrive, il faut prévoir de le ramener chez un réparateur pour faire faire un "set d'entretien" (segments, balais, caoutchouc de nez, changement complet du lubrifiant, que ce soit de l'huile ou de la graisse).
Mais ATTENTION, chaque marque a sa propre graisse et huile, il faut respecter des quantités données, etc...
On ne fait pas ça chez soi en mettant de la graisse du commerce, et on ne remet JAMAIS de lubrifiant dans un appareil.
En fait, on ne fait pas de préventif en électroportatif, que du curatif.
voilà.
Pour qu'un tel appareil frappe correctement, il doit rester dans une plage de rotation bien définie.
Petit bonus, si cela arrive (perte de frappe), et que cela ne vient pas de la vitesse, cela vient très souvent du fait que l'excitateur a fait gripper le frappeur.
Essayez de mettre du dégrippant et une tige solide, mais d'un diamètre bien moindre qu'un burin dans le nez, et taper dessus comme un sourd une deux fois. Cela dégrippera le frappeur.
Mais quand cela arrive, il faut prévoir de le ramener chez un réparateur pour faire faire un "set d'entretien" (segments, balais, caoutchouc de nez, changement complet du lubrifiant, que ce soit de l'huile ou de la graisse).
Mais ATTENTION, chaque marque a sa propre graisse et huile, il faut respecter des quantités données, etc...
On ne fait pas ça chez soi en mettant de la graisse du commerce, et on ne remet JAMAIS de lubrifiant dans un appareil.
En fait, on ne fait pas de préventif en électroportatif, que du curatif.
voilà.11 mai 2023 à 12:57
Réponse 10 d'un contributeur du forum
Invité
Problème variateur perforateur Bosch GBH 5-40 DE
Invité
GL, pas de potentiomètre sur la gâchette.
Fin de vie ? archi faux.
Un perforateur Bosch bleu à 600 euros peut tenir 5 ans dans problème en usage intensif quotidien par un pro du bâtiment.
Fin de vie ? archi faux.
Un perforateur Bosch bleu à 600 euros peut tenir 5 ans dans problème en usage intensif quotidien par un pro du bâtiment.
11 mai 2023 à 13:03
