Question Forum Outillage : Cintrage à chaud tube IRO
Bonjour.
Merci pour l'accueil.
Je recherche technologie pour cintrer un tube IRO (électricité, d'un diamètre de 16 sans pour avoir une continuité juste avec un autre tube sans pour cela à découper ou rallonger après le cintrage.
Merci.
Merci pour l'accueil.
Je recherche technologie pour cintrer un tube IRO (électricité, d'un diamètre de 16 sans pour avoir une continuité juste avec un autre tube sans pour cela à découper ou rallonger après le cintrage.
Merci.
23 mars 2022 à 11:58
Réponse 1 d'un contributeur du forum outillage
Cintrage à chaud tube IRO
Bonjour ElectMEB. Tout dépend de la courbure que vous désirez.
Ici on utilise un générateur d'air chaud en rendant le tube mou sur une grande longueur ; puis on le déforme modérément de quelques degrés en évitant de le pincer. On peut souffler de l'air froid pour le refroidir.
Il faudrait essayer avec un sèche-cheveux. Et vous entraîner sur des chutes.
Cordialement.
Ici on utilise un générateur d'air chaud en rendant le tube mou sur une grande longueur ; puis on le déforme modérément de quelques degrés en évitant de le pincer. On peut souffler de l'air froid pour le refroidir.
Il faudrait essayer avec un sèche-cheveux. Et vous entraîner sur des chutes.
Cordialement.
24 mars 2022 à 22:24
Réponse 2 d'un contributeur du forum outillage
Cintrage à chaud tube IRO
Bonjour GL.
Merci pour la réponse. Seulement je suis de l'ancienne classe si vous voyez ?
Il existait à l'époque des années 60 un accessoire appelé "chaufferette" genre de caisse à outils ronde en tôle fonctionnant au gaz avec deux orifices de chaque côté pour faire passer le tube IRO avec un ressort à l'intérieur pour permettre le cintrage (Exemple à 90°).
Une fois que le tube devenait mou il était possible de cintrer sur un établi ayant au préalable fixé une équerre en bois avec les repères des mesures.
Une fois le cintrage effectué, donné un coup d'éponge humide pour refroidir le tube.
Attendre la suite.
Cordialement.
Merci pour la réponse. Seulement je suis de l'ancienne classe si vous voyez ?
Il existait à l'époque des années 60 un accessoire appelé "chaufferette" genre de caisse à outils ronde en tôle fonctionnant au gaz avec deux orifices de chaque côté pour faire passer le tube IRO avec un ressort à l'intérieur pour permettre le cintrage (Exemple à 90°).
Une fois que le tube devenait mou il était possible de cintrer sur un établi ayant au préalable fixé une équerre en bois avec les repères des mesures.
Une fois le cintrage effectué, donné un coup d'éponge humide pour refroidir le tube.
Attendre la suite.
Cordialement.
28 mars 2022 à 13:07
Réponse 3 d'un contributeur du forum outillage
Cintrage à chaud tube IRO
Image du jour BricoVidéo. Bonjour à toutes et à tous.
Information à cet emplacement du forum outillage sera publiée l’image du jour BricoVidéo.
À ce jour 72 464 internautes bricoleurs sont inscrits sur les forums de bricolage de Bricovideo.com
Pour agrandir l'image, cliquez dessus.
Clown triste. Paris 2022. Photo Patrice Faro. Nikon D610. Objectif Nikkor 50mm. Les images d'illustration proposées par BricoVidéo ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum. Cordialement. L'équipe du forum outillage.
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe de Bricovideo
Information à cet emplacement du forum outillage sera publiée l’image du jour BricoVidéo.
À ce jour 72 464 internautes bricoleurs sont inscrits sur les forums de bricolage de Bricovideo.com
Pour agrandir l'image, cliquez dessus.
Clown triste. Paris 2022. Photo Patrice Faro. Nikon D610. Objectif Nikkor 50mm. Les images d'illustration proposées par BricoVidéo ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum. Cordialement. L'équipe du forum outillage.
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe de Bricovideo
28 mars 2022 à 14:27
Réponse 4 d'un contributeur du forum outillage
Cintrage à chaud tube IRO
Bonjour EM. Il faudrait faire pareil ?
Personnellement, pour les virages à 90 ° (on en trouve de grands rayon) il y a les coudes ou des boites de dérivation.
Pour les dévoiements légers, le générateur d'air chaud suffit.
Une recherche rapide sur le net montre qu'on trouve des ressorts de cintrage extérieurs (Multiturbo). Mais il faudra chauffer, juste ce qu'il faut, et éviter que le ressort colle au tube.
A vous d'expérimenter en fonction de vos besoins.
L'ancienne classe sait faire un tas de choses, et elle sait s'adapter.
Cordialement.
Personnellement, pour les virages à 90 ° (on en trouve de grands rayon) il y a les coudes ou des boites de dérivation.
Pour les dévoiements légers, le générateur d'air chaud suffit.
Une recherche rapide sur le net montre qu'on trouve des ressorts de cintrage extérieurs (Multiturbo). Mais il faudra chauffer, juste ce qu'il faut, et éviter que le ressort colle au tube.
A vous d'expérimenter en fonction de vos besoins.
L'ancienne classe sait faire un tas de choses, et elle sait s'adapter.
Cordialement.
28 mars 2022 à 14:39
Réponse 5 d'un contributeur du forum outillage
Cintrage à chaud tube IRO
Bonjour GL et merci pour votre réponse.
Suite de mon précédent message .
Une fois que le tube IRO est refroidit, on peut retirer le ressort qui est à l'intérieur grâce à une ficelle qui y est attachée.
Le ressort n'a jamais collé (quand on sent qu'au moment de la chauffe que le tube est malléable on le retire de la chaufferette pour le cintrer).
Certes il existe dans le commerce des coudes, mais la présentation et l'aspect et tout autre.
Bref.
Ma première question et d'ordre de technologie.
Qu'elles sont les mesures à prendre sur le tube IRO pour le couder à chaud à 90° pour avoir une continuation exacte sans pour cela à être obligé de découper ou de rajouter un petit morceau de tube.
Merci de votre compréhension.
Sincères et respectueuses salutations.
Suite de mon précédent message .
Une fois que le tube IRO est refroidit, on peut retirer le ressort qui est à l'intérieur grâce à une ficelle qui y est attachée.
Le ressort n'a jamais collé (quand on sent qu'au moment de la chauffe que le tube est malléable on le retire de la chaufferette pour le cintrer).
Certes il existe dans le commerce des coudes, mais la présentation et l'aspect et tout autre.
Bref.
Ma première question et d'ordre de technologie.
Qu'elles sont les mesures à prendre sur le tube IRO pour le couder à chaud à 90° pour avoir une continuation exacte sans pour cela à être obligé de découper ou de rajouter un petit morceau de tube.
Merci de votre compréhension.
Sincères et respectueuses salutations.
29 mars 2022 à 09:23
Réponse 6 d'un contributeur du forum outillage
Cintrage à chaud tube IRO
Bonjour EM. Le problème qui se pose lors de la chauffe de l'IRO est le pincement du tube lors du façonnage du coude.
Pour des changements de direction de 30 à 40 ° on y arrive sans ressort. Au delà il faut expérimenter avec ressort intérieur ou extérieur. On peut penser que la méthode a fait ses preuves.
Vous nous direz le résultat du TP.
Cordialement.
Pour des changements de direction de 30 à 40 ° on y arrive sans ressort. Au delà il faut expérimenter avec ressort intérieur ou extérieur. On peut penser que la méthode a fait ses preuves.
Vous nous direz le résultat du TP.
Cordialement.
29 mars 2022 à 11:19
Réponse 7 d'un contributeur du forum outillage
Invité
Cintrage à chaud tube IRO
Invité
Bonjour.

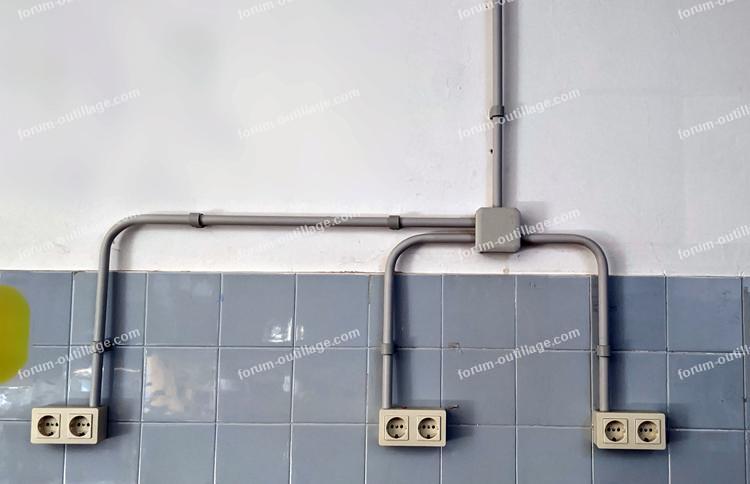

Je viens de voir ça, donc effectivement je pense que 90° c'est possible, mais je ne sais pas la technique utilisée...
Pour agrandir l'image, cliquez dessus.
Je viens de voir ça, donc effectivement je pense que 90° c'est possible, mais je ne sais pas la technique utilisée...
Pour agrandir l'image, cliquez dessus.
